Utěsnění

Požadavky

Utěsnění připojovací spáry okolo okna nebo balkónových dveří musí zajistit vodotěsnost a neprůvzdušnost spáry při běžném namáhání stavby a zvukovou izolaci. Zároveň musí být použity takové materiály, které umožní ukotvení otvorové výplně, při zachování možnosti její dilatace. Výsledkem výše uvedených požadavků je těsná a funkční tepelně izolační dilatující připojovací spára po celý rok a navrhovanou dobu funkčnosti stavby.

1) Tvar a rozměry

Rozměry připojovací spáry musí vyhovět předpokládaným dilatačním změnám podle materiálů a rozměrů rámu, navazující konstrukce, pohybů stavby a teploty v době montáže apod. Správný návrh provedení detailu osazení oken s návazností na připojovací spáru a okolní konstrukce by měl být nedílnou součástí projektové dokumentace pro realizaci stavby. Pokud tato dokumentace není doporučujeme poptat výrobce oken a těsnicích materiálů. Další informace v kapitole Připojovací spára / materiály.

Při napojení omítky ukončovací okenní lištou (APU lišta) je potřeba spáru těsně za ní vodotěsně uzavřít vhodným těsnicím materiálem, pokud nebyla zvolena lišta s prokazatelnými těsnicími vlastnostmi.

Orientační tabulka členění těsnicích materiálů podle dilatačních pohybů ve spáře.

Těsnění připojovací spáry pomocí	Max. dilatační pohyby v připojovací spáře (mm)
tmelů při konstrukci oken a balkonových dveří komprimační pásky (jen vnější uzávěr)	≤ 4
fólií osazovacích rámů s příslušnými těsnicími uzávěry tmelů při vyrovnávání dalatačních pohybů v konstrukci oken vloženým dilatačním členem	> 4

2) Členění spáry

– vnější uzávěr

Vnější uzávěr připojovací spáry musí být paropropustný ( nebo s inteligentní variabilní propustností vlhkosti ), vodotěsný a musí umožnit volnou dilataci spáry. Zároveň musí být uzávěr proveden prokazatelně mrazuvzdornými a chemicky neutrálními materiály, které jsou v kontaktu s přilehlými plochami. Dalšími důležitými vlastnostmi jsou odolnost proti porušení a životnost stejná jako má materiál okna či balkónových dveří.

– tepelně izolační výplň

Tepelně izolační výplň připojovací spáry by měla mít co nejnižší tepelnou vodivost a musí umožnit volnou dilataci spáry. Tepelně izolační výplň spáry nezajišťuje zpravidla její těsnění proti vodě, neprůvzdušnost a zamezení kondenzace vlhkosti ve spáře. Tepelná výplň/izolace musí zůstat suchá po 365 dnů v roce a oddělená od klimatu vnitřního prostředí.

– vnitřní uzávěr

Vnitřní uzávěr připojovací spáry musí být vzduchotěsný, parotěsnicí ( nebo s inteligentní variabilní propustností vlhkosti ) a musí umožnit volnou dilataci spáry. Uzávěr slouží pro oddělení vnitřního a vnějšího klimatu, přičemž musí být proveden v jedné funkční rovině, ve které je teplota vyšší než rosný bod vnitřního prostředí.

3) Celistvost

Vnější i vnitřní uzávěr připojovací spáry musí probíhat po celém obvodě rámu. To lze bezpečně zajistit pokud se nemění jeho poloha vůči rámu, důsledně se propojí napojení materiálů uzávěru na rozích rámu a umožňuje to situace na stavbě.

Zejména při rekonstrukcích staveb dochází ke komplikacích a i případům, kdy vytvoření nového vnějšího uzávěru spáry není z důvodu zachování původního stavu exteriérového pláště stavby možné.

4) Zachování difúzního spádu

V našich klimatických podmínkách a u běžného typu občanské výstavby (kancelářské prostory, byty, rodinné domy) se osvědčil vnitřní uzávěr spáry, který je těsnější vůči prostupu vzdušné vlhkosti (parotěsnější) než souhrnné působení vnějšího uzávěru připojovací spáry spolu s následnými konstrukčními úpravami např. přesahující zateplovací systém a parapety. Výjimka platí v případě použití s inteligentní variabilní propustností vlhkosti, přičemž i v tomto případě platí, že v celkovém souhrnu dní v roce je těsnost vnitřního uzávěru vyšší.

Porovnání těsností materiálů se provádí buď hodnotami ekvivalentních difúzních tlouštěk "sd" a nebo hodnotami součinitele difúzního odporu.

5) Začištění spáry

Začištění připojovací spáry je možné provést podle materiálového řešení rámů a stavu, tvaru a konstrukce ostění:

- lištami z obdobných nebo shodných materiálů

- maltovými směsmi

- deskovými materiály (EPS, sádrokartón, cementotřískové desky apod.)

- dřevěnými obložkami

6) Zvuková izolace spáry

Z hlediska hlukové izolace (vzduchové neprůzvučnosti) spáry je potřeba provést taková opatření a uplatnit takové materiály, aby bylo dosaženo projektem předepsaného hlukového útlumu osazené otvorové výplně. Zpravidla se uplatňují ověřené těsnicí materiály s dostatečnou tloušťkou, trvale kompaktní neporušenou strukturou a vyšší objemovou hmotností.

Materiály

Při výběru vhodného materiálu pro spáry je potřeba zohlednit vždy zvážit stav a tvar ostění, materiál oken, tvar a složitost konstrukce. Více v kapitole Připojovací spára / požadavky.

1) Tmely

Tmely jsou obecně často používané materiály, u kterých je nutné respektovat jednu zásadní věc. Tmel těsní pokud má 100% přilnavost k podkladům. Pokud tomu tak není, svou funkci vesměs zcela postrádá. Při využití tmelů se jedná většinou o vytvoření vodotěsné popřípadě vzduchotěsné a parobrzdicí membrány.

- vnější uzávěr spáry

Zpravidla se tmely nedoporučují vůbec. Těsní sice dobře proti hnanému dešti, ale většinou velmi neochotně propouštějí zkondenzovanou vzdušnou vlhkost ze spáry ven. Výjimku tvoří akrylové tmely , ty však v drtivé většině případů nemají schopnost trvale se přizpůsobovat změnám velikosti připojovací spáry.

- vnitřní uzávěr spáry

Použití tmelových uzávěrů je vhodné, pokud to umožňuje připravenost stavby a detailu. Jedná se o elastické tmely, které jsou schopné dobře přenášet pohyby spáry. Může se jednat o tmely na bázi např. polysiloxanů / silikony , polyuretany nebo jiné hybridní materiály .

Tmel musí být uchycen jen na dvou protilehlých stranách připojovací spáry, která nesmí být trojúhelníková. Přilnutí tmelu na třetí stranu, většinou dno spáry, musí být zamezeno vložením vhodného výplňového materiálu na bázi polyetylénu apod.

Minimální rozměry spár při použití tmelových uzávěrů viz. tabulka níže.

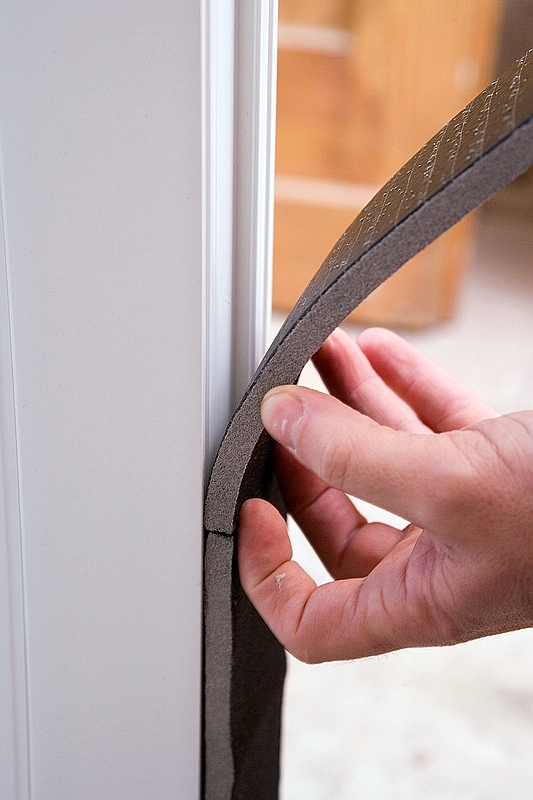

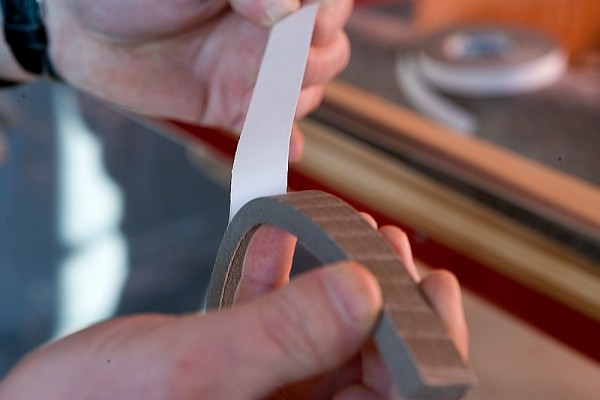

2) Komprimační / předstlačené pásky

Mezi komprimační pásky patří materiály na bázi pěněných plastů, většinou se jedná o polyuretan, který získává své finální vlastnosti po impregnaci a stlačení ve spáře na potřebnou hodnotu dle dat výrobce.

Výhodou komprimačních pásek ve srovnání se tmely je odlišný způsob utěsnění spáry. Zatímco tmel musí dokonale držet na podkladu aby těsnit, komprimační páska se o podklad opírá a neustále na něj díky svému stlačení a výtečné tvarové paměti vyvíjí tlak. Dokonalá adheze tedy není podmínkou, aby páska těsnila. Z tohoto důvodu plynoucím dalším pozitivem je také možnost aplikace komprimačních pásek při nízkým okolních teplotách či dokonce při teplotách pod nulou.

Jen málokterý tmel dosahuje podobných nebo stejné roztažnosti a použití v dilatační spáře jako komprimační pásky.

- vnější uzávěr spáry

Komprimační pásky poskytují v porovnání se tmely daleko vyšší propustnost pro vodní páry a zároveň dostatečnou míru odolnosti proti zatečení hnaného deště. Tmely takového poměru ani zdaleka nedosahují.

- vnitřní uzávěr spáry

Na vnitřní stranu spáry nebývají komprimační pásky většinou používány. Výjimky mohou nastat v případě že:

o komprimační páska má nějakou speciální úpravu , která umožňuje snížení její paropropustnosti

o jedná se o utěsnění prostor, kde je trvale nižší teplota než po většinu roční doby v exteriéru např. chladicí haly

Minimální rozměry spár při použití komprimačních pásek viz. tabulka níže.

3) Fólie / fóliové pásy

Jedná se o vrstvené těsnicí materiály na bázi plastů, kovů, syntetických textilií, živic, kaučuků apod. Typickým znakem těsnicích fólií je malá tloušťka, někdy jen setiny milimetru, v porovnání se šířkou fólie. Mezi výhody použití fólií patří možnost vyrovnání velkých rozdílů v šíři připojovací spáry, kde tmely nebo i dokonce komprimační pásky selhávají nebo jsou příliš složitým řešením z hlediska proveditelnosti.

Fólie jsou často vybaveny nezbytnými lepidly pro jejich fixaci na okno či ostění.

Podmínkou pro bezchybnou funkci a těsnost fólií je stejně jako u tmelů dokonalá adheze k podkladu.

Při použití fóliových pásů na vnitřní a vnější uzávěr, je nutné zajistit, aby nedošlo k záměně materiálů pro vnější a vnitřní uzávěr a naopak. Výjimkou je fólie s inteligentní variabilní propustností vlhkosti.

- vnější uzávěr spáry

Používají se fólie s vysokou mírou propustnosti pro vodní páry, které jsou zároveň schopny zamezit průniku hnaného deště do spáry nebo dokonce vodního sloupce. Fólie bývají často jen krátkodobě UV stabilizovány.

- vnitřní uzávěr spáry

Materiály fóliových pásů pro vnitřní interiérovou část spáry jsou vyráběny ze vzduchotěsných materiálů, s vyšší nepropustností pro vodní páry než fólie na exteriérovou část spáry. Pro možnost snadného zakrytí bývají opatřeny omítatelnou vrstvou.

4) Těsnicí lišty

V tomto případě se jedná o lišty v PVC nebo i ze dřeva opatřené vhodnými prostředky, které jsou schopné zajistit potřebnou těsnost spáry. K jejich fixaci na vlastní rám otvorové výplně slouží lepicí tmely, lepidla, oboustranně lepicí spáry nebo šroubky.

Utěsnění pomocí lišt bývá náročné na aplikaci, kdy pokud má lišta dobře těsnit, je potřeba její dokonalé fixace na rám okna a zajištění bezvadného přilnutí k materiálu ostění. Otvory pro osazení lišt z tohoto důvodu musí mít dobrou připravenost a poměrně rovné podkladní plochy.

- vnější uzávěr spáry

Lišta na vnější straně spáry musí být opatřena vhodným těsněním, které vytvoří vodotěsné napojení lišty na ostění. I vlastní spoj lišty a okna musí fungovat tímto způsobem. Při výběru vhodné lišty bývá zpravidla nutné vybrat lištu stejné nebo podobné materiálové skupiny a tepelné roztažnosti jako je okno.

- vnitřní uzávěr spáry

Lišta na vnitřní straně spáry musí být dotěsněna vůči ostění takovým způsobem, aby bylo docíleno potřebné vzduchotěsnosti.

5) Tepelná a zvuková izolace spáry

Jedná se o prostorově nejvýznamnější část utěsnění připojovací spáry. Materiály tvořící vnější a vnitřní uzávěr připojovací spáry suplují a doplňují vlastnosti tepelné izolace, které není schopna ve spáře zajistit.

Varianty tepelných izolantů spár:

- polyuretanová pěna

Jednoznačně nejrozšířenější materiál pro celou škálu typů a tvarů připojovacích spár. Pěna je dodávána ve formě polotovaru, který až při aplikaci na stavbě získává finálního tvaru, podoby a vlastností. Zejména díky možnosti vypěnit jakýkoli tvar spáry, se jedná o tak oblíbený produkt. Jako mínusy lze považovat špatnou schopnost dilatace vytvrdnutí pěny, špatnou vodotěsnost a vzduchotěsnost.

Odpovědi na najčastější dotazy ohledně polyuretanových pěn najdete ZDE. Při použití polyuretanové pěny je vždy potřeba mechanicky rám zajistit rozepřením proti prohnutí, dokud polyuretan zcela nevytvrdne, tedy po dobu minimálně 24 hodin.

- skelná nebo minerální vlna

Bývá používáno hlavně v případech kdy se jedná o osazení oken či balkónových dveří do prostoru tepelné izolace před nosný obvodový plášť, např. zdivo. Naopak použití minerální nebo skelné vlny jako izolace běžné připojovací spáry o šířce např. 2 cm, kdy je okno osazeno do vynechaného otvoru ve zdi, je v podstatě neproveditelné.

- polyuretanová páska pro celou spáru

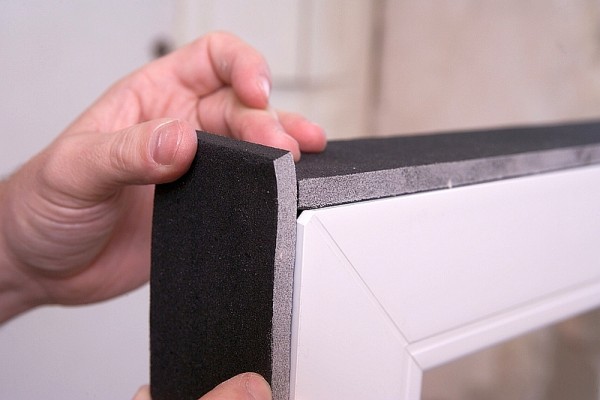

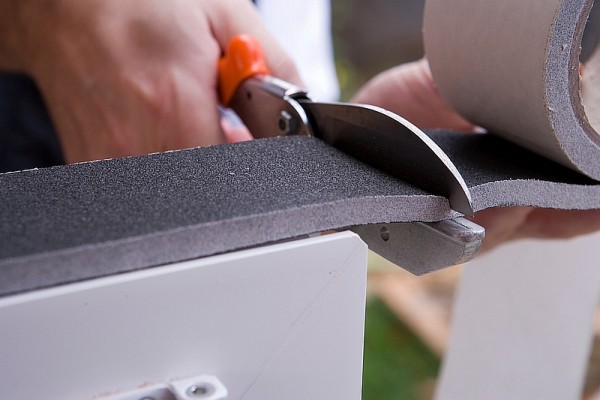

Materiály nové generace, které využívají výhod běžných komprimačních pásek a slouží díky různým úpravám ve svém provedení ke komplexnímu utěsnění spáry, bez nutnosti použití dalších materiálů na vnější a vnitřní straně spáry.
